4.4. Создание объекта 1201 Типы комментариев
4.4.1. Создание объекта 1201 Типы комментариев
Последним подобным объектом на данном этапе будет таблица для хранения типов комментариев.
Для создания таблицы следует:

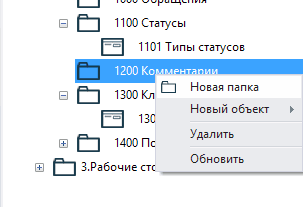

4.4.1.1. вызвать контекстное меню нажатием правой кнопки мыши по папке 1200 Комментарии;

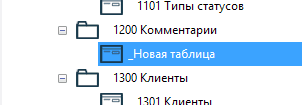

4.4.1.2. последовательно выбрать Новый объект > Таблица;

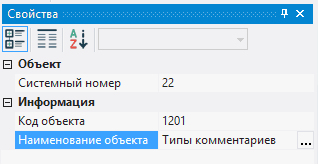

4.4.1.3. в окне Свойства в поле Код объекта ввести 1201, в поле Наименование объекта ввести Типы комментариев.
4.4.2. Настройка таблицы
Для изменения таблицы для вывода информации следует:

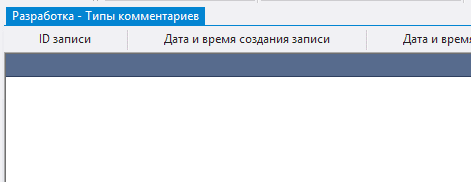

4.4.2.1. открыть объект 1201 Типы комментариев для изменения двойным нажатием левой кнопки мыши;
Внимание: если Вы хотите изучить механизм настройки таблицы детально, выполните шаги 4.4.2.2 - 4.4.2.10. Если Вы уже знакомы с тем, как осуществляется настройка таблицы, пропустите шаги 4.4.2.2 - 4.4.2.10 и перейдите к шагу 4.4.2.11.
4.4.2.2. в поле Источник данных указать объект базы данных, данные из которого будут отображаться - таблицу t_comment_types;

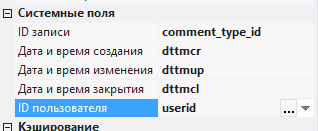

4.4.2.3. в cистемных полях ID записи, Дата и время создания, Дата и время обновления, Дата и время закрытия, ID пользователя выбрать поля из таблицы - comment_type_id, dttmcr, dttmup, dttmcl, userid;

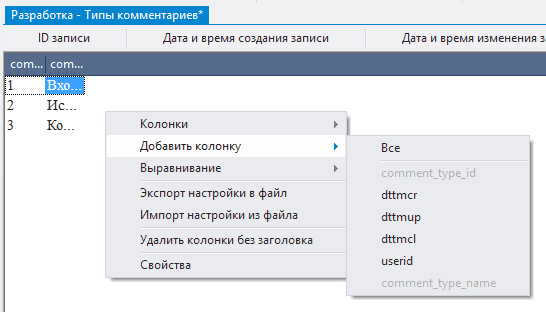

4.4.2.4. вызвать контекстное меню нажатием правой кнопки мыши в пустом пространстве объекта, выбрать Добавить колонку и отметить колонки comment_type_id, comment_type_name;

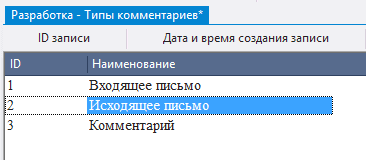

4.4.2.5. выбрать каждую из колонок нажатием левой кнопки мыши по любой строчке таблицы, ввести в поле Подпись отображаемое имя колонки - ID, Наименование соответственно;
4.4.2.6. навести указатель мыши на границу между заголовками первой и второй колонки;
4.4.2.7. нажать левую кнопку мыши и, не отпуская ее, изменить ширину первой колонки;
4.4.2.8. аналогичным образом установить требуемую ширину второй колонки;

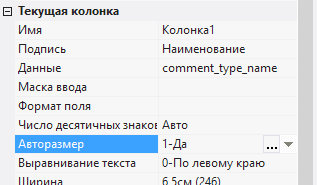

4.4.2.9. выделить последнюю колонку и установить в поле Авторазмер значение 1-Да - размер колонки будет изменяться в зависимости от свободного пространства экрана;

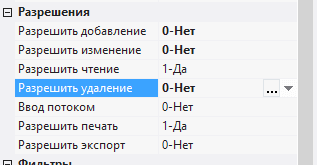

4.4.2.10. в полях Разрешить добавление, Разрешить изменение, Разрешить удаление выбрать значение 0-Нет;
Внимание: если Вы выполнили шаги 4.4.2.2 - 4.4.2.10, пропустите шаги 4.4.2.11 - 4.4.2.16 и перейдите к шагу 4.4.2.17.
4.4.2.11. загрузить архив с файлами, содержащими настройки объектов;
4.4.2.12. извлечь файлы из загруженного архива;

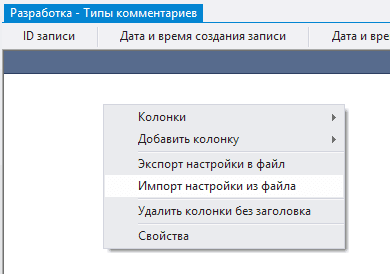

4.4.2.13. вызвать контекстное меню нажатием правой кнопки мыши в области данных;
4.4.2.14. выбрать пункт меню Импорт настройки из файла;

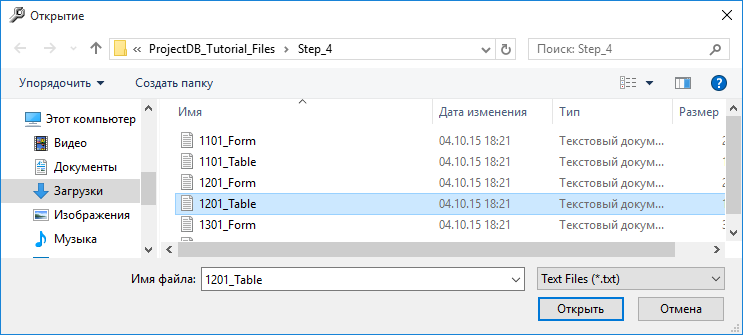

4.4.2.15. в появившемся окне указать путь к файлу 1201_Table;
4.4.2.16. нажать кнопку Открыть;

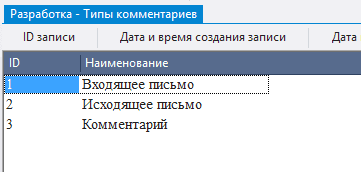

Все настройки таблицы будут импортированы.
4.4.2.17. сохранить изменения, последовательно выбрав Меню > Сохранить.
4.4.3. Настройка формы

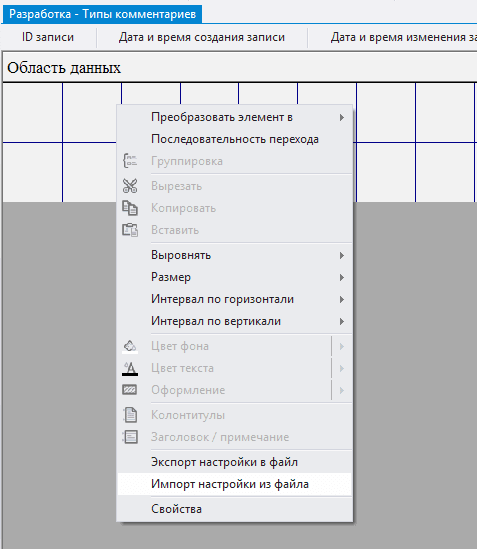

Для изменения формы следует:
4.4.3.1. перейти в конструктор формы, последовательно выбрав Вид > Конструктор формы;
Внимание: если Вы хотите изучить механизм настройки формы детально, выполните шаги 4.4.3.2 - 4.4.3.28. Если Вы уже знакомы с тем, как осуществляется настройка формы, пропустите шаги 4.4.3.2 - 4.4.3.28 и перейдите к шагу 4.4.3.29.

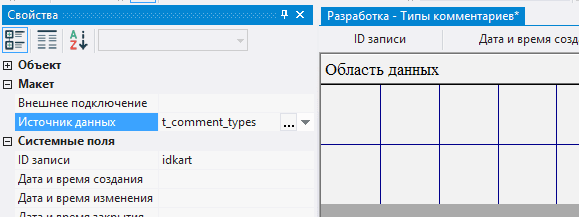

4.4.3.2. в поле Источник данных указать объект базы данных - таблицу t_comment_types;

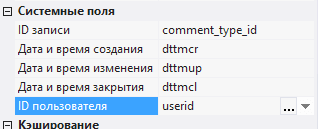

4.4.3.3. в системных полях ID записи, Дата и время создания, Дата и время обновления, Дата и время закрытия, ID пользователя выбрать поля из таблицы - comment_type_id, dttmcr, dttmup, dttmcl, userid;
4.4.3.4. нажать левой кнопкой мыши по кнопке Поле на панели инструментов;
4.4.3.5. переместить указатель мыши в область данных;

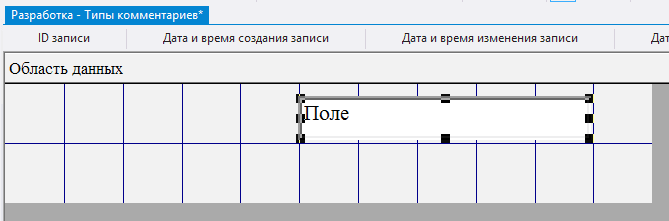

4.4.3.6. нажать левую кнопку мыши и, не отпуская ее, очертить размеры поля;
4.4.3.7. в поле Данные выбрать comment_type_id;
4.4.3.8. поскольку ID типа статуса указывается автоматически на уровне СУБД, следует закрыть доступ к полю, указав в поле Доступ значение 0-Нет;

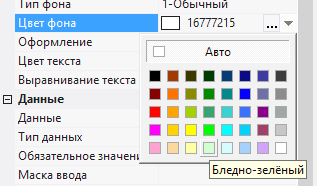

4.4.3.9. в поле Цвет фона выбрать цвет фона;

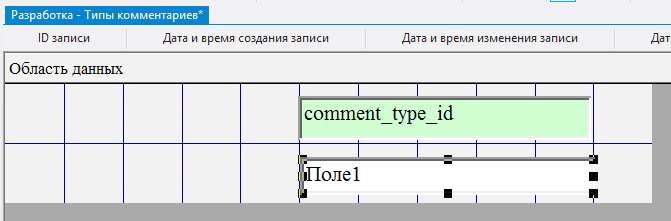

4.4.3.10. аналогичным образом добавить еще одно поле под предыдущим;

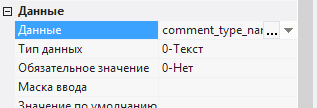

4.4.3.11. в поле Данные выбрать comment_type_name;

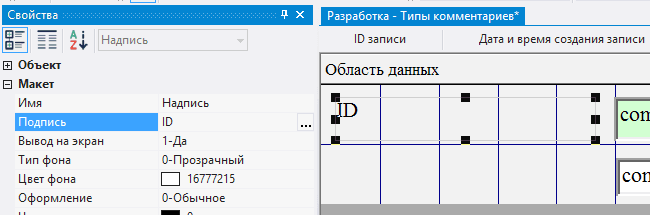

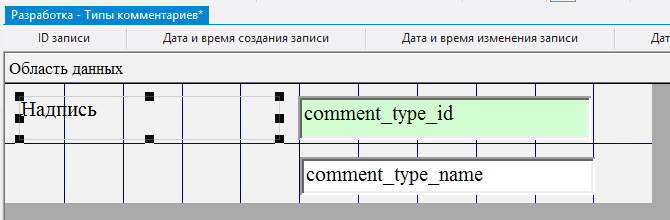

4.4.3.12. нажать левой кнопкой мыши по кнопке Надпись на панели инструментов;
4.4.3.13. переместить указатель мыши в область данных;
4.4.3.14. нажать левую кнопку мыши и, не отпуская ее, очертить размеры надписи таким образом, чтобы надпись оказалась слева от поля comment_type_id;
4.4.3.15. в поле Подпись ввести ID;

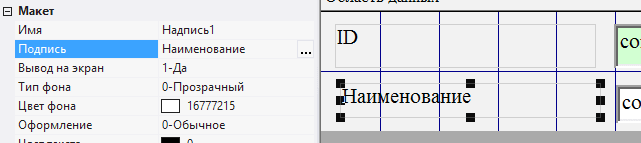

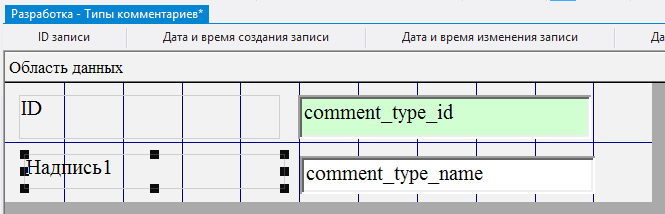

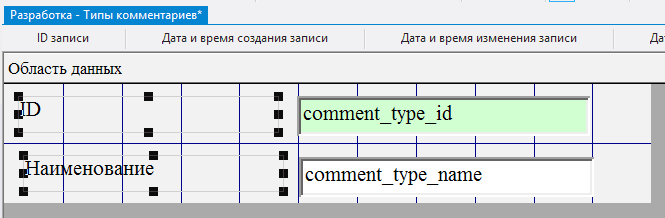

4.4.3.16. аналогичным образом добавить одну надпись слева от поля comment_type_name;
4.4.3.17. в поле Подпись ввести Наименование;
4.4.3.18. выбрать последовательно Правка > Выделить все;
4.4.3.19. в поле Высота указать высоту элементов - 0,6; нажать клавишу Ввод (Enter);
4.4.3.20. выделить все надписи, нажав левую кнопку мыши и, не отпуская ее, очертив соответствующую область экрана указателем мыши;

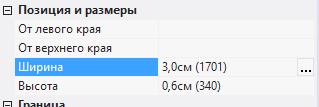

4.4.3.21. в поле Ширина указать ширину надписей - 3; нажать клавишу Ввод (Enter);
4.4.3.22. выделить все поля;

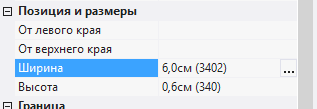

4.4.3.23. в поле Ширина указать ширину полей - 6; нажать клавишу Ввод (Enter);
4.4.3.24. выбрать последовательно Правка > Выделить все;

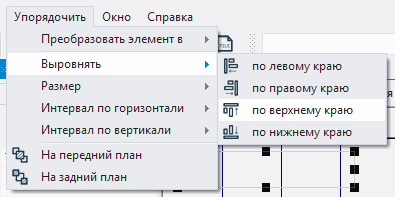

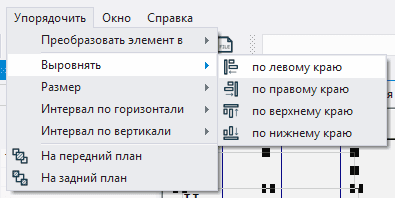

4.4.3.25. выбрать последовательно Упорядочить > Выровнять > по верхнему краю;
4.4.3.26. выбрать последовательно Упорядочить > Выровнять > по левому краю;

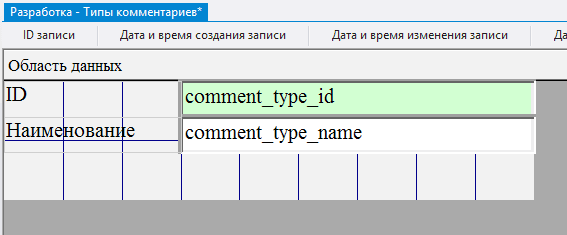

4.4.3.27. навести указатель мыши на элементы, нажать левую кнопку мыши и, не отпуская ее, переместить все элементы в левый верхний угол;
4.4.3.28. навести указатель мыши на правый нижний угол области данных, нажать левую кнопку мыши и, не отпуская ее, сократить ширину области данных до минимальной;
Внимание: если Вы выполнили шаги 4.4.3.2 - 4.4.3.28, пропустите шаги 4.4.3.29 - 4.4.3.34 и перейдите к шагу 4.4.3.35.
4.4.3.29. загрузить архив с файлами, содержащими настройки объектов;
4.4.3.30. извлечь файлы из загруженного архива;
4.4.3.31. вызвать контекстное меню нажатием правой кнопки мыши в области данных;
4.4.3.32. выбрать пункт меню Импорт настройки из файла;

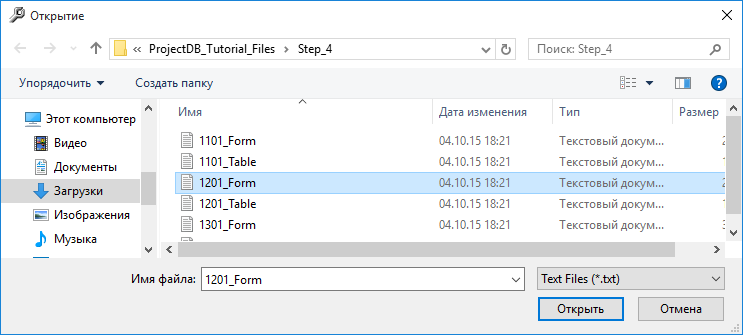

4.4.3.33. в появившемся окне указать путь к файлу 1201_Form;
4.4.3.34. нажать кнопку Открыть;
Все настройки формы будут импортированы.
4.4.3.35. последовательно выбрать Меню > Сохранить;
4.4.3.36. закрыть объект нажатием на соответствующую кнопку.
4.4.4. Далее
